移動用　Antenna Selector

今まで移動運用の時に、複数のアンテナを建てた時に、必要に応じて同軸コネクターを差し替えて使って居ました。外したコネクタが地べたへ振れて泥が付いたり、次に使う時に泥を拭いたりと、その度に切り替え器の必要性を感じていました。
今回思い切って最大６本まで切り替える事が出来る"Antenna Selector"を製作しました。　移動用ですから50Wに耐えれば良いのですが、余裕を見て200W位までは使える設計です。

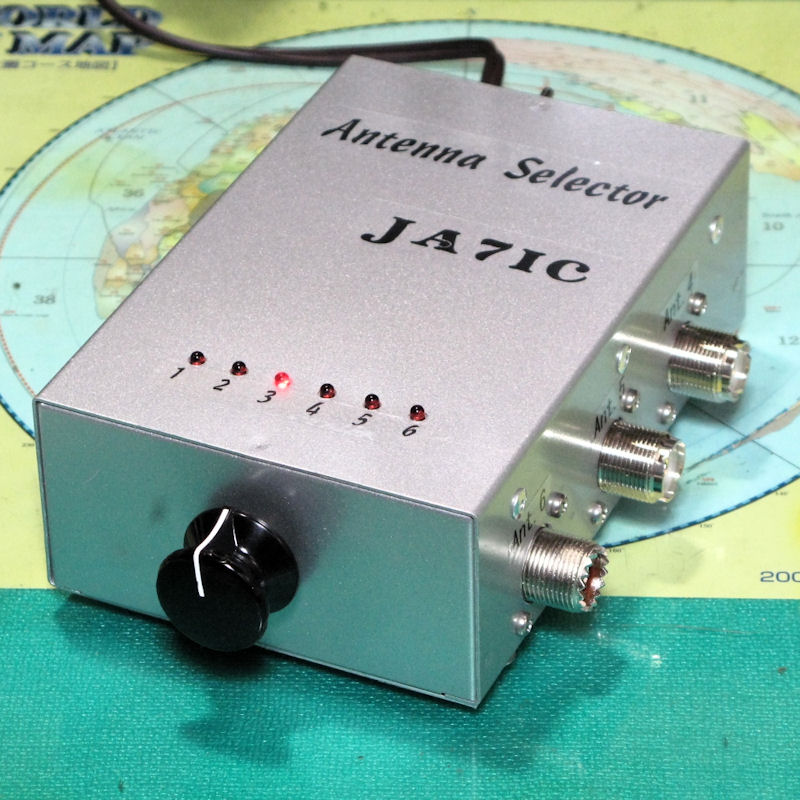

ケースはリード"P-3"アルミボックス W:100xD:150xH:50　　左右に3個づつ6個のアンテナ接続用同軸コネクタと背面にトランシーバ接続用同軸コネクタを配置しました。　ロータリースイッチを切り替えると該当する番号のLEDが点灯してどのアンテナに接続されたかを示します。

6個のリレーで切り替える方式として、電源を内蔵しました。

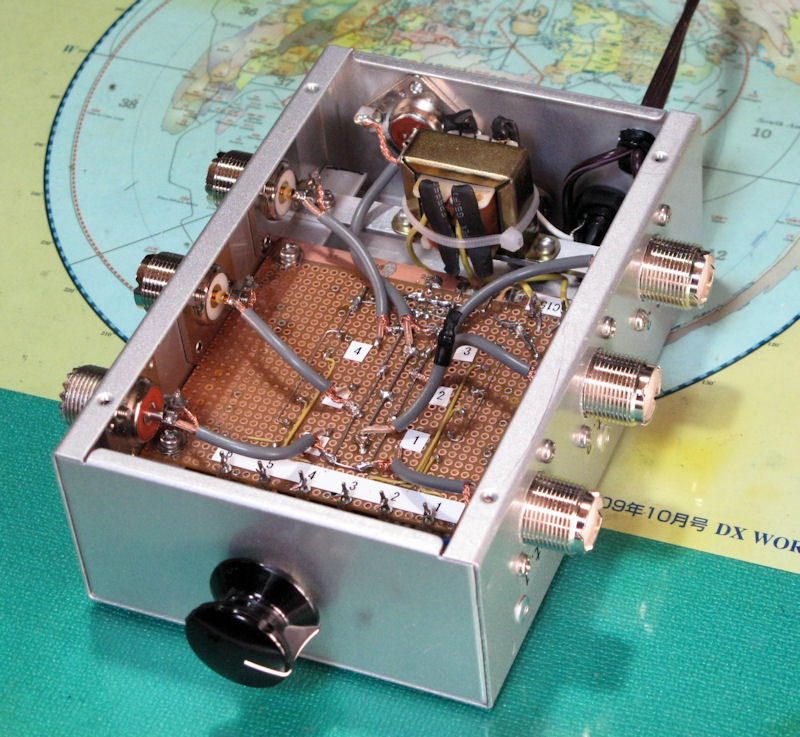

アンテナ接続はVHF (50MHz帯) までカバー出来る様に最短距離で配線する事を考慮したので裏返しで取り付けました。

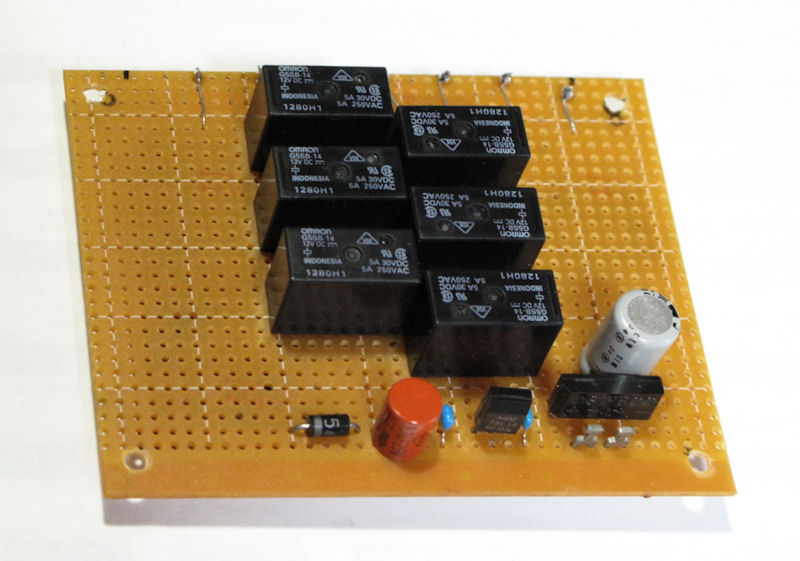

基板上の部品はリレーとDC12Vの電源だけの簡単な物です。

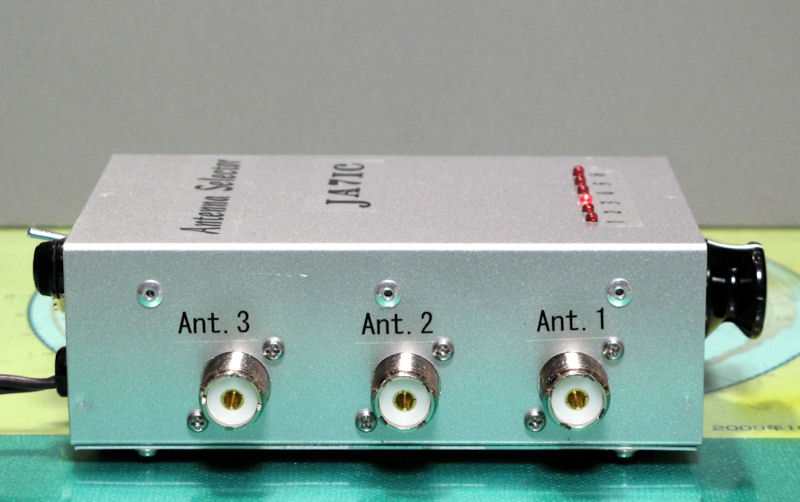

左側面

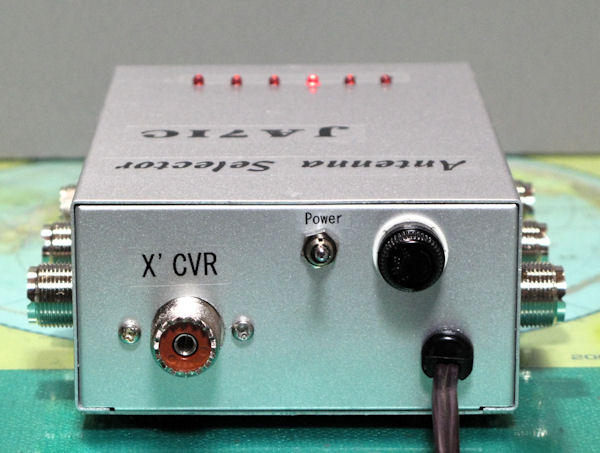

背面には、電源コード、ヒューズ、パワースイッチとトランシーバ接続の同軸コネクタを配置

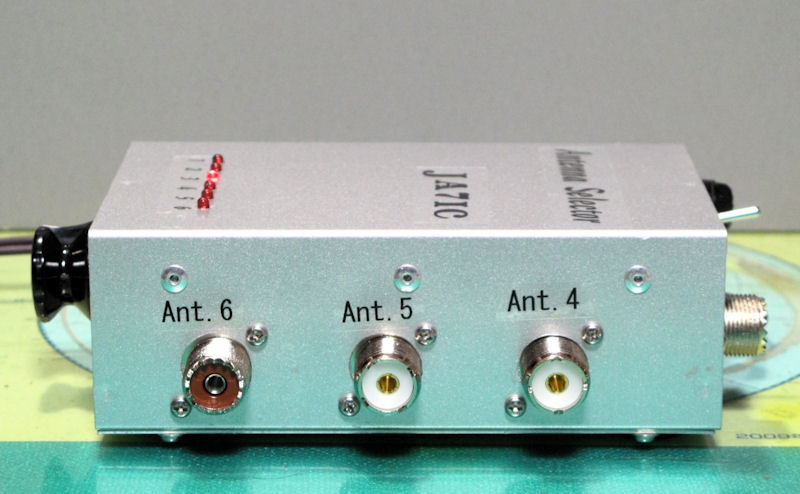

右側面

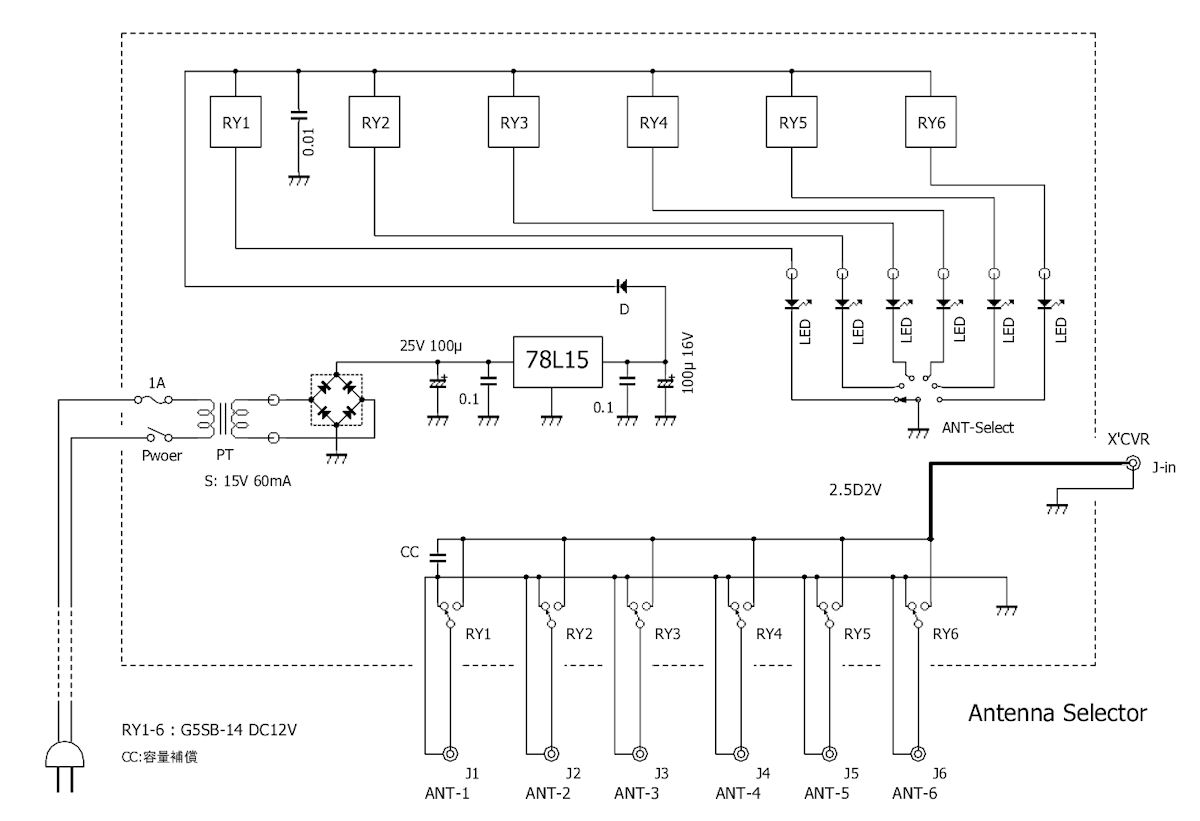

回路図　(クリックすると少し拡大します)
